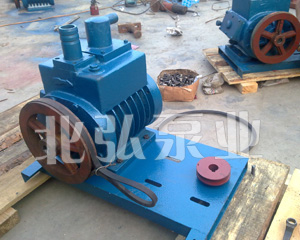

2X-8旋片真空泵 2013-03-12
在2X旋片式真空泵體內壓入一個中隔板、將真空泵殼分成高低真空室,各室都有排氣門,高真空室排氣與低真空氣相通.
產品詳情
在2X旋片式真空泵體內壓入一個中隔板、將真空泵殼分成高低真空室，各室都有排氣門，高真空室排氣與低真空氣相通。高轉子前端伸出前軸；后端伸出后軸。前軸通過前端板的軸承支持、經過油密封室而伸出前端板外：后軸由中隔板上的軸承支持。而伸入低真空室內，低真空室轉子則裝在后軸上、故高低轉子均由前軸帶動。高低轉子都有對開的槽子，呈“T”形的旋片由彈簧支撐開而裝于槽內。2X旋片式真空泵的進氣口處有過濾網，而排氣口處有擋油網，視鏡左邊有摻氣閥，下邊有放油塞。
型號 | 2X-1 | 2X-2 | 2X-4 | 2X-8 | 2X-15 | 2X-30A | 2X-70A | |
| 分壓強 | Pa | ≤6×10-2(<5×10-4torr)<> | ||||||
| 全壓強 | Pa | ≤2.66(<2×10-2 Torr) | ||||||
| 抽速 | L/S | 1 | 2 | 4 | 8 | 15 | 30 | 70 |
| 電機功率 | KW | 0.25 | 0.37 | 0.55 | 1.1 | 2.2 | 3 | 5.5 |
| 泵軸轉速 | r.p.m | 510 | 610 | 543 | 590 | 320 | 450 | 420 |
| 噪聲 | dB(A) | 65 | 70 | 75 | ||||
| 進氣口直徑 | mm | 16 | 25 | 25 | 40 | 36 | 65 | 80 |
| 冷卻方式 | 自然風冷 | 水冷 | ||||||
| 溫升 | ℃ | <40<> | ||||||
| 注油量 | L | 0.22 | 0.35 | 0.55 | 0.6 | 4.2 | 3.2 | 5 |
| 重量（包括電機） | kg | 28 | 40 | 60 | 78 | 128 | 231 | 375 |
